VCS 法兰垫片
Pikotek的VCS(Very Critical Service-高可靠性)垫片专为导电法兰绝缘和通用密封设计,适用于所有压力等级(包括API 115,000psi )的凸面法兰,平面法兰和RTJ法兰。由于其出众的密封特性和卓越的介电性能,VCS垫片可用于异金属制成的独立法兰(用于减缓电化学腐蚀),也可以减缓法兰面的局部腐蚀。
VCS的主要作用是为关键法兰特别是酚型垫圈无法使用的叫法兰提供电绝缘密封。目前，VCS已经成功通过验证而为石油和天然气公司首选。自1981年VCS垫片被正式应用以来,表明它比同类的密封和绝缘产品都更为出众。自此之后,大量VCS垫片被应用于世界各地。目前,用户包括了世界范围内的大多数石油和天然气公司。
VCS法兰垫片优点
- 为所有关键工况提供高度可靠的密封和绝缘方案
- 在ANSI 2500磅和API 15,000psi的所有压力范围内进行密封和绝缘
- 可承受包括大挠矩、振动、温度和压力循环等恶劣工况
- 可承受包括高浓度的C02,H2S和生成水等的腐蚀环境
- 对阴极保护有突出的绝缘性能
- 动压密封提供可靠的密封并可消除泄漏损失
- 垫片的尺寸与法兰孔径匹配,保护法兰面不受介质腐蚀和冲蚀
- 可避免法兰连接处的湍流
- 减轻异金属法兰的电偶腐蚀
- 高强度层压材料可承受过度的压缩而不失效(如螺栓过压)
- 可与任何法兰型式(ANSI,API,MSSP,BS,DIN,AS 其他等等)进行匹配
- 可使不匹配的RTJ法兰和凸面法兰相连接
- 容易定位、组装和拆除
- 法兰上无需使用环形垫圈VCS容易安装到位
- 密封系统需要的螺栓载荷较低,安装应力较小,法兰和螺栓应力较低
- 垫片可以自动找准和定中,安装快速,无需特殊工具
- 免维护、抗腐蚀设计在负载下可防止变形,使其可重复使用
|
|
VCS设计

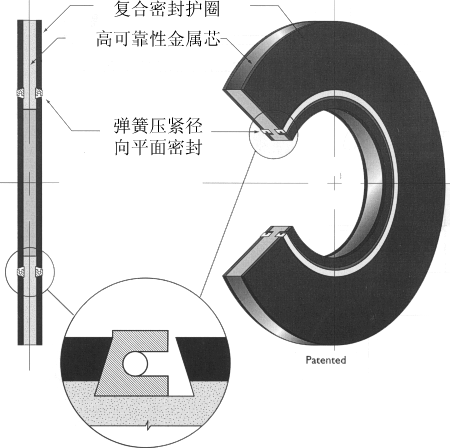

VCS独特的专利设计结合了高强度的内含不锈钢芯强化的玻璃纤维增强环氧树脂层压板，这提供了在保持两个法兰面完全电绝缘时可具有传统金属垫片相当的强度。密封槽穿过层压绝缘板材并深入不锈钢芯板。这为密封件的定位提供了坚实的基础，并可以阻断玻璃纤维层压板固有的泄漏通道。安装在楔形密封槽中弹簧压紧特氟隆内面密封可以提供独特的动压密封效果，这一型式不同于其他所有高压绝缘垫片(必要时也可以选用氟橡胶O型圈)。
电绝缘
除了其出众的密封性能之外，VCS是一款高强度的电绝缘法兰垫片。VCS通过使用不导电的非金属密封面显著地降低了法兰面之间的电动势，并有效地消除了由异金属接触引起的腐蚀或由大地电流引起的金属管件的腐蚀。当使用绝缘护套和垫圈时，VCS可有效切断带阴极保护的管路系统的电传导。和其他绝缘垫片相比，VCS的特性是其强度和耐久性。传统意义上的绝缘垫片通常都是使用易碎的非金属材料(例如酚醛树脂)制作的，无法承受不正确的安装而容易碎裂和失效。和传统的绝缘垫片相比，VCS的钢芯和它的专利结构使其可以经受住更大的系统压力、压力循、弯曲应力、过压和误用而无失效风险。
密封性
任何垫片的首要作用是密封住内部和外部环境之间的压差。VCS通过使用压紧弹簧和动压密封元件来完成这一工作。系统压力较低时，弹簧使密封唇边缘产生倾斜，从而确保低压密封。随着压力的增大，导致密封元件直接接触，系统压力将密封唇直接作用在法兰面和不锈钢芯上。压力越大，作用于法兰的密封力也就越大。这样在保证导电法兰绝缘的情况下也达到了高压密封。在不允许垫片产生失效的情况下，VCS垫片因其高度可靠的密封系统而广泛应用。

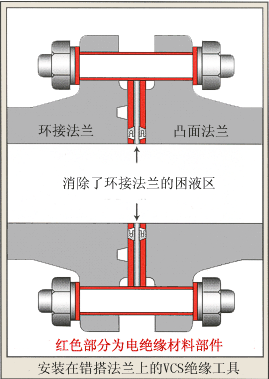

VCS使用位于叫法兰环槽内部的动压密封元件另外一个额外的优点就是当叫法兰与凸面或平面法兰不匹配时可以允许VCS来密封。这在更换阀门而库存阀门法兰面与对应法兰不匹配时非常有用。
|
|
