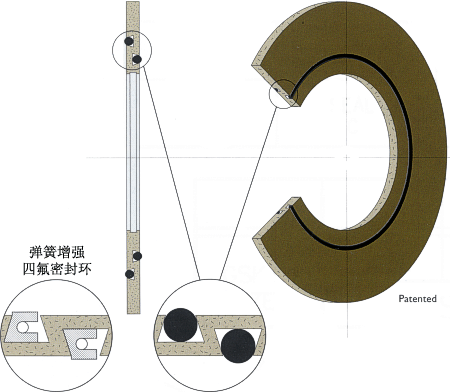

PGE 法兰垫片是为导电法兰绝缘和普通密封场合而设计的一种低压用垫片。该垫片适用于ANSI 150磅和300磅(或相当于此等级)的凸面法兰或平面法兰。该垫片除了能提供电绝缘功能外，还非常适用于对不同金属制造的法兰防止其法兰面的腐蚀。 PGE 垫片为无法使用酚基绝缘垫片的场合提供了一个新的选择。基于PGE垫片的特殊结构，与酚基绝缘垫片相比，该垫片在性能上更优质而且使用寿命更长。PGE可用于全平面结构(E型)和环形结构(F型)的法兰面。通过选取不同密封元,PGE垫片几乎可以适用于所有碳氢化合物和水的密封。PGE 垫片的独特设计在于它结合了独有的重叠和偏置密封沟槽。这种设计的目的是打破垫片内的每个叠层，从而建立一个液体或气体无法渗透屏障。密封元件可以是任何弹性体材料，比如富有弹性的弹簧正确特氟龙唇型密封。由于这种先进的垫片设计，使得法兰绝缘的零维护和缓解法兰面腐蚀可以很经济地实现。 PGE主要技术性能优点包括 高可靠性的低压力密封系统: 为阴极保护系统提供优异的电气绝缘 重叠的密封条消除了层压板材料内的泄漏/渗透通道 缓解了不同金属法兰间的电位腐蚀 选用弹簧压紧特氟龙或者预压缩O形圈进行密封 防止法兰面腐蚀和冲蚀 适用于全平面结构(E型)和环形结构(F型)

垫片/密封护圈: PGE 垫片/密封护圈是采用美国电气制造者协会(NEMA) G-10 级玻璃纤维增强环氧树脂(GRE)制成的。该材料具有很高的压缩强度、抗曲挠强度和绝缘强度以及低介质吸收率等优异性能。由 G-10 级材料制造的 PGE 垫片适用温度为150oC。为了满足更高的温度要求，可以选用 G-11 级材料来制造，该材料制造的垫片可在 177oC 的环境下长期工作。在高强度的密封挡圈里加工出的两个重叠且偏置的密封沟槽截断了一般玻璃纤维层压板材料都固有的潜在的泄漏/渗透通道。泄漏/渗透通道的截断是PG E垫片的独有特点，也是它和其他所有电气绝缘法兰垫片真正的差异所在。 密封元件: 密封元件形成了一层不可渗透的障碍层，有了该障碍层，所密封的介质和其他物质都无法穿过。因此，密封线后部的复合挡圈能保持不被污染并永久地以静态、满压缩的方法保证密封。 Pikotek 提供三种标准密封元件与 PGE 配套使用。根据顾客的要求，还可以选用像 Kalrez 或 EPDM 之类的密封元件。三种标准密封元件是: Teflon(四氟)特氟龙(弹簧压紧): 可应用于所有环境中，螺旋型盘簧提供径向负载，因为被封装在密封槽内，从而消除了蠕变或冷流。这一密封系统是Pikotek区别于其他法兰密封系统的独特技术。在已用的密封元件中，特氟龙是最可靠的。 Viton氟橡胶 油田通用弹性材料。具有优异的抗脂肪烃和二元醇性能，良好的耐芳烃性能。不推荐用于:含胺抑制剂的系统，或者主要为硫化氢和极性气体(如二氧化碳)的管路系统，或者经常发生急剧压降的管路系统。 Nitrite丁睛橡胶通用弹性材料，尤其适用于水系统或脂肪烃、含硅酮流体和乙二醇的系统。不推荐用于:含有硫化氢，芳烃，磷酸盐或卤代烃的系统，易受到急剧压降的管道系统，主要含有极性气体(如二氧化碳)的管道系统。 绝缘组件: 为了使两个法兰面电气绝缘，绝缘护套和垫圈是必需的。为了确保法兰绝缘，Pikotek 可提供全长的护套和垫圈(螺栓的每一端需要一个绝缘垫圈)。所有绝缘垫圈都是用GRE制成的，具有60000psi的耐压强度。每个护套还配有两个金属垫圈。Pikotek可提供由GRE和聚醋树脂制造的绝缘护套，金属垫圈可以是1050镀锌碳钢或不锈钢制成。也可以根据客户的要求用其他的材料制造。 PGE法兰垫片的优点 为低压密封(ANSI中150级到300级)提供优质的解决方案。 动压密封提供了高度可靠的密封性能高强度层压材料可防止过度压缩(如螺栓过载)而造成的失效。 重叠密封槽消除了层压板材料内潜在的泄漏/渗透通道，并提供了比“反作用密封”设训更强的结构完整性。 经过强化处理的层压板挡圈材料为阴极保护系统提供了极佳的绝缘性。 包括两个高强度垫圈和全长护套的绝缘组件为绝缘提供了最高的保证。 垫片尺寸和法兰孔一致，可以保护法兰面不受介质引起的腐蚀和流体流动引起的磨蚀。 缓减不同金属法兰面间的电化学腐蚀。 弹簧压紧聚四氟乙烯密封圈可以提供径向负载并通过安放在密封槽内消除了冷流。这种密封方式使 PGE 和其他所有密封系统都有本质的区别。 可以选用其他弹性体密封。 易于安置、组装和拆卸。 PGE 垫片很容易安装到位。 封系统所需的螺栓载荷很低。低初始应力使得法兰和螺栓应力较小。 垫片可以自我调整和自动对中，安装快速，不需要特别的工具。 免维修，抗腐蚀设计。
